Рассмотрим иерархию электрических щитов — типы, виды, разновидности для того чтобы лучше понимать их принципиальные назначения в электрической сети. Наверняка, вы не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. Все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает. А порой, даже те кто  обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать иерархию с главного щита, «короля» щитовых.

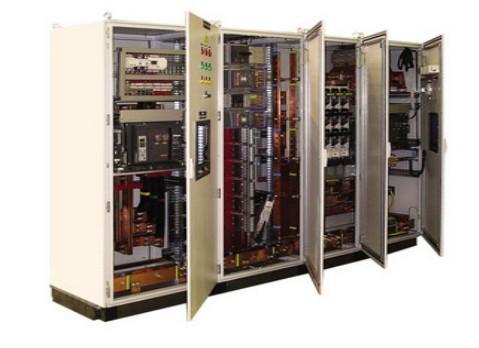

Главный распределительный щит (ГРЩ)

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Главный распределительный щит (ГРЩ).

Главный распределительный щит (ГРЩ)

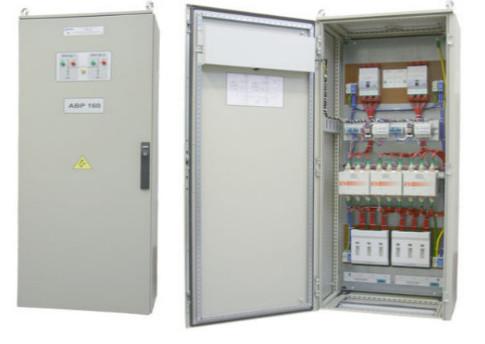

Вводное распределительное устройство (ВРУ)

Устройство, в которое входит комплекс электротехнической автоматики и конструкций,  используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ,  учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Вводное распределительное устройство (ВРУ)

Вводное распределительное устройство (ВРУ)

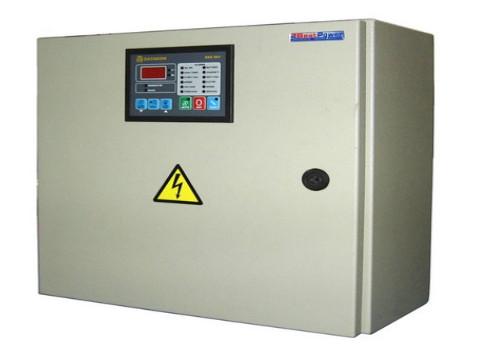

Аварийный ввод резерва (АВР)

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Аварийный ввод резерва (АВР)

Аварийный ввод резерва (АВР)

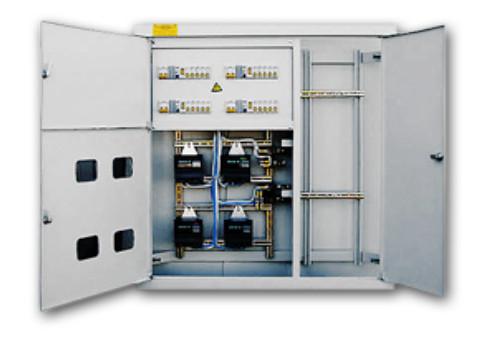

Щит этажный (ЩЭ)

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир.

ЩЭ делится преимущественно на три отсека:

  • Распределительный отсек (модульная автоматика для групп электрических цепей).
  • Отсек учета (электрические счетчики).
  • Абонентский отсек (телефон, домофон, TV, радио и пр.).
Щит этажный (ЩЭ)

Щит этажный (ЩЭ)

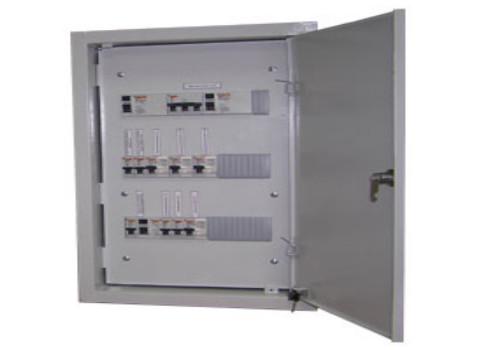

Щит квартирный (ЩК)

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий.

ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

  • ЩКУ – щит квартирный учетный.
  • ЩКР – щит квартирный распределительный.
Щит квартирный (ЩК)

Щит квартирный (ЩК)

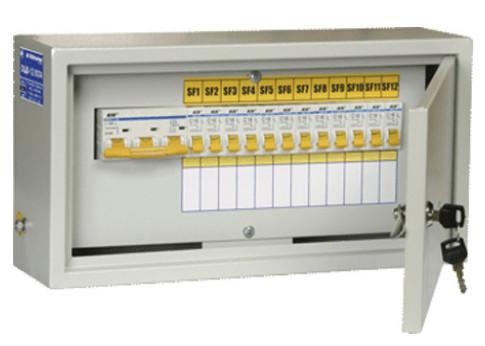

Щит освещения (ОЩ)

ОЩ устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

ОЩ подразделяется:

  • ОЩВ (осветительный щиток с выключателем).
  • УОЩВ (утапливаемый осветительный щиток с выключателем).
Щит освещения (ОЩ)

Щит освещения (ОЩ)

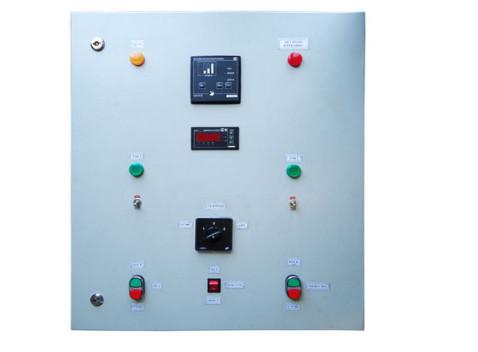

Щит управления (ЩУ)

ЩУ служит для управления автоматикой, которые отвечают за такие механизмы как: вентиляция, отопление, пожарная сигнализация и др. Регулировка параметров осуществляется вручную.

Щит управления (ЩУ)

Щит управления (ЩУ)

Сборка щита учета. Видео-урок

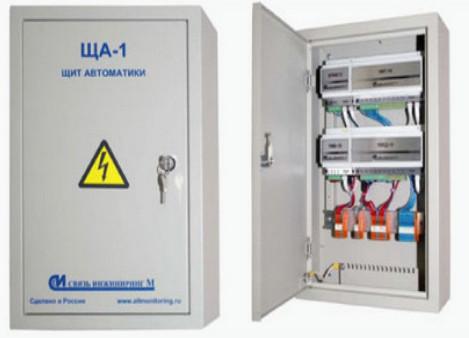

Щит автоматики (ЩА)

ЩА отвечает за программные контроллеры, которые следят за рабоой вентиляции, отопления, пожарной сигнализации и др.

Щит автоматики (ЩА)

Щит автоматики (ЩА)

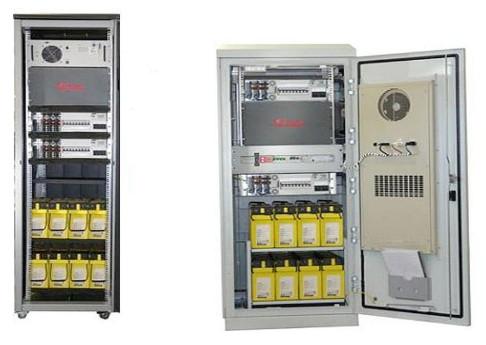

Щит бесперебойной подачи питания (ЩБП)

ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.

Щит бесперебойной подачи питания (ЩБП)

Щит бесперебойной подачи питания (ЩБП)

Это не все щитовые которые используются в электрических сетях, существует еще большое множество разновидностей. Вопрос к читателям — какие виды электрощитов вы знаете? Поделитесь пожалуйста в комментариях ниже.

Обязательно прочитайте статью про монтаж щита: Монтаж и ремонт электрических щитов своими руками»
