Как подключить электросчетчик правильно? СХЕМА

Как подключить электросчетчик правильно? СХЕМАЭпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

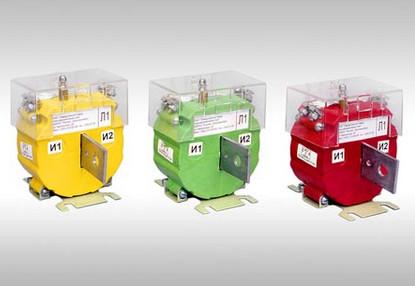

трансформаторы тока
трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

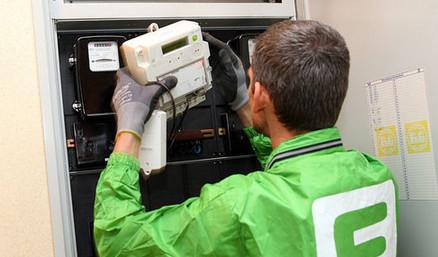

Как подключить электросчетчик правильно? СХЕМА

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

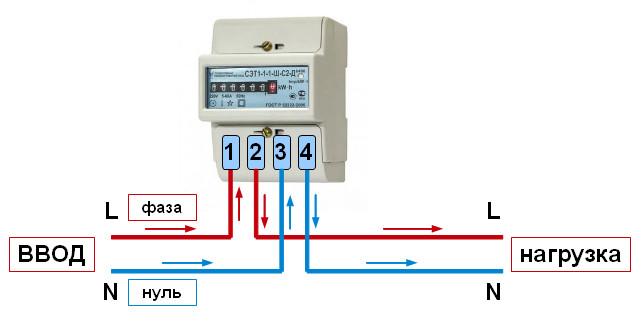

Подключение однофазного электросчетчика

подклкючение однофазного счетчика
подклкючение однофазного счетчика

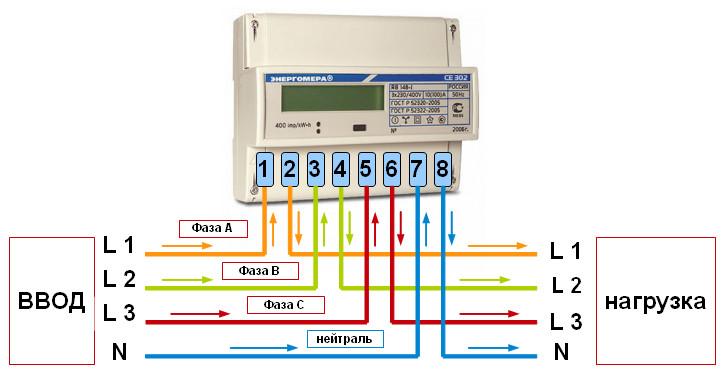

Подключение трехфазного электросчетчика

подключение трехфазного счетчика
подключение трехфазного счетчика

Понравилась статья? Поделиться с друзьями:
Онлайн-журнал "Толковый электрик"
Комментарии: 13
  1. Григорич

    Здравствуйте! Подскажите, где лучше устанавливать вводный автоматический выключатель до счетчика или после? Так как встречаются разные схемы.

    1. Борис Электрик (автор)

      Григорич, практикуются как одна так и другая схема. Преимущество установки автоматического выключателя перед счетчиком, дает возможность обесточить линию и свободно к примеру, поменять электросчетчик. Единственный недостаток, автоматический выключатель перед счетчиком подлежит опломбированию.

      1. В этажном щите на 4 счётчика как подключать нулевую жилу

        Подскажите при подключении счётчиков на этаже нулевая шина общая или отдельная

  2. Ержан

    Здравствуйте!
    Спасибо за инструктаж. Я купил в ближайшем магазине счетчик похожий на ваш. И не спросил у продавцов, как он подключается. Был уверен, что сам разберусь, имея небольшой опыт установки. А когда открыл крышки сверху и снизу, растерялся. Пришлось прибегнуть к консультации в интернете. Скажите, для чего верхняя крышка и клеммы под ней?

  3. Николай

    В номинале счетчика фигурируют две цифры, например, 5 — 40 А. Смысл последней цифры (максимальный потребляемый ток) понятен. А что означает первая?

    1. ал

      Это подключение к трансформатору транс-ры 5-100,5-400 т.е к счётчику выход 5ампер а через транс. соответс 100,400 есть разные транс-ры тока и считается потребление если 5-100 то одно деление (киловатт)-20киловат считается.

  4. Олег

    А если счетчик СО-2м изначально был подключен правильно и опломбирован,а потом фаза меняется с нулем на входе (пломба не нарушена)будут ли верны показания?Подвергается ли это штрафу,ведь причина перемены проводов явно в ремонтных работах энергослужб?

    1. Талгат

      Олег, можете не переживать, если не нарушены пломбы энергосбытовой организации и пломба государственного поверителя, то к Вам никаких претензий и быть не может. А если и попытаются что то выписать (Акт на безучетное электропотребление) , то можете процитировать данное сообщение. Насчет достоверности показаний не могу сказать точно, не могу вспомнить индукционный это счетчик или электроный. Но можете посмотреть сами, если диск вращается по направлению стрелки (слева на право) то все в норме, показания счетчика будут достоверны.

  5. Ильдус

    5А-это номинальный ток, 40А-максимальный.

    1. Борис Электрик (автор)

      В словарях номинальный, можно найти два значения для толкования:

      1) Номинальный — значит начальный, стандартный, введённый для сравнения.
      Это прилагательное происходит от слова номинал. Это слово в основном своём значении обозначает какую-то величину или ГОСТ.

      2) Номинальный — только называющийся, не выполняющий своего назначения или обязанностей, фиктивный (книжн.). Он только номинальный руководитель дела.

      Как видим, слово НОМИНАЛЬНЫЙ, в использовании электроприборов и тока, скорее, имеет первое значение, и не используется как минимальная величина значения.

  6. Эдмонд

    Подскажите пожалуйста! Если сосед посадил нулевые провода на мою нолевую колодку в общем щиту,а его нолевой провод выход из счетчика отключен.Будет ли его нагрузка ити через мой счетчик.

  7. Влад

    С какой целью провод от контура заземления необходимо подсоединять к нулевому проводу перед электросчетчиком? Влияет ли провод заземления, подключенный к нулевому проводу после счетчика на показания?

  8. Владимир

    Доброго времени суток. Решил поменять счетчик СО-2м на Меркурий-201.5. Открыл клеммную крышку СО-2м, а там фаза приходит на 3 контакт, и выходит, наверное, с 4-го. А нули на 1 и 2 контакте. Что это за схема подключения? Меркурий также подключить?
