Системы заземлений: TN-С, TN-C-S, TN-S, ТТ, IT

Глобализация не обошла стороной электротехнику, МЭК (Международная электротехническая компания) разработала единый стандарт, по которой квалифицируются системы заземлений.

Разновидности систем заземлений

Можно выделить следующие три системы, а также еще три подсистемы заземлений:

  • Система TN:  подсистемы TN-C, TN-S, TN-C-S.
  • Система ТТ.
  • Система IT.

Международная классификация  систем заземлений обозначается заглавными буквами. Первая буква указывает на характер ЗАЗЕМЛЕНИЯ ИСТОЧНИКА ПИТАНИЯ , вторая – на характер ЗАЗЕМЛЕНИЯ ОТКРЫТЫХ ЧАСТЕЙ ЭЛЕКТРОУСТАНОВКИ.

Какая из систем надежно защищает?

Аббревиатура букв расшифровывается так:

  • T (terre — земля) — заземлено;
  • N (neuter — нейтраль) — присоединено к нейтрали источника (занулено);
  • I (isole) — изолировано.

В ГОСТ введены обозначения нулевых проводников:

  • N — нулевой рабочий проводник;
  • PE — нулевой защитный проводник;
  • PEN — совмещенный нулевой рабочий и защитный проводник заземления.

Целевые предназначения систем заземления

Разновидности систем заземлений
Разновидности систем заземлений

Предлагаю по порядку разобрать каждую систему и подсистему для того, чтобы лучше понять, как они работают и для чего они нужны.

Система TN – система в которой нейтраль источника питания глухо заземлена,  а открытые проводящие части электропроводки присоеденены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

Термин глухозаземленная означает, что проводник N (нейтраль) присоединен не  к дугогасящему реактору, а к заземляющему контуру, который непосредственно смонтирован вблизи трансформаторной подстанции.

Система TN: подсистема TN-C

TN—C — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике по всей системе (C — combined — объединённый).

  • Достоинства подсистемы TN-C.

Наиболее распространенная подсистема, экономичная и простая.

  • Недостатки подсистемы TN-C

У такой системы нет отдельного проводника РЕ (защитное заземление).  Это означает, что в жилом доме в розетках отсутствует заземление. Нередко при такой системе делается зануление. Зануление — это крайняя мера, рассчитанная на эффект короткого замыкания. Если проводник фазы окажется на корпусе прибора, произойдет короткое замыкание (КЗ), в итоге, сработает автоматический выключатель на отключение.

При такой системе TN-C недопустимо уравнивание потенциалов в ванной комнате.

Cистема заземления TN-C используется в старом жилом фонде и не может быть рекомендована для новых построек.

Схема системы TN-C

Cхема системы TN-C
Cхема системы TN-C

Система TN: подсистема TN-S

TN—S — нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе (S — separated — раздельный).

  • Достоинства подсистемы TN-S.

Наиболее современная и  безопасная система заземления. Рекомендуется при строительстве новых зданий. Способствует хорошей защите человека, оборудования, а так же защиты зданий.

  • Недостатки подсистемы TN-S.

Менее распространена. Требует прокладки от трансформаторной подстанции пятижильного провода в трехфазной сети или трехжильного кабеля в однофазной сети, что ведет к удорожанию проекта.

Cхема системы TN-S

Схема системы TN-S
Схема системы TN-S

Система TN: подсистема TN-C-S

TN-C-S — нулевой рабочий и нулевой защитный проводники объединены в одном проводнике в  какой- то ее части, начиная от источника питания до ввода в здание, такую систему возможно расщепить на проводник N и проводник РЕ. После расщепления такая система требует повторного заземления

  • Достоинства подсистемы TN-С-S.

Подсистема TN-C-S рекомендована для широкого применения . Технически достаточно легко выполнима. При переходе с подсистемы TN-C требует несложной модернизации.

  • Недостатки подсистемы TN-С-S.

Нуждается в модернизации стояков в подъездах. При обрыве PEN проводника электроприборы могут оказаться под опасным потенциалом.

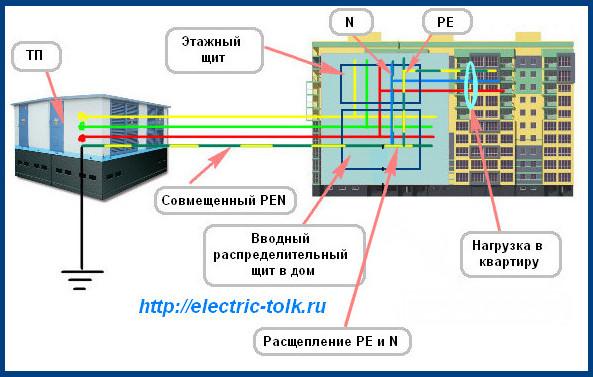

Схема системы TN-C-S

Схема системы TN-C-S
Схема системы TN-C-S

Система TT

TT — нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

До недавнего времени система заземления ТТ  была запрещена в нашей стране. Сегодня, эта система остается достаточно востребованной и используется для мобильных зданий, таких как вагончики, ларьки, павильоны,дома и др. Допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.

Такая система требует высококачественного повторного заземления, с высокими требованиями к сопротивлению. Самым эффективным заземлением в этом случае, является модульно-штыревое заземление. Во всех перечисленных системах рекомендуется для безопасности применять УЗО ( Устройство защитного отключения).

Схема системы ТТ

Cхема системы ТТ
Cхема системы ТТ

Система IT

Cистема IT — в такой системе нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

Система IT – это схема заземления лабораторий и медицинских учреждений,  в которой проводятся опыты и работы с чувствительной аппаратурой. А все токи и электромагнитные поля сведены к минимуму.

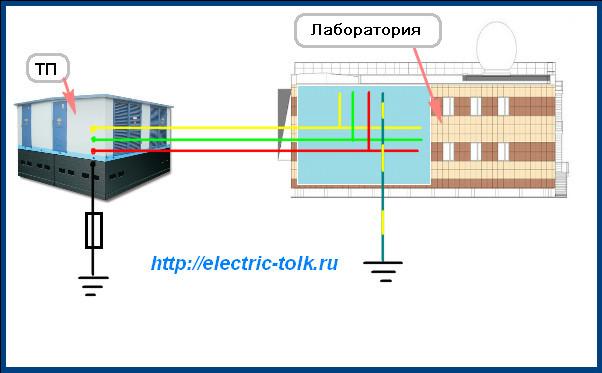

Схема системы IT

схема система IT
схема система IT

Как подготовится к электромонтажным работам в доме или офисе?
