Электрический теплый пол: правила установки

Еще недавно электрический теплый пол оставался привилегией состоятельных людей, но с тех пор все изменилось.  На сегодняшний день рынок наполнился множеством предложений в разновидности теплых полов по доступным ценам. Теперь систему теплый пол может установить любой желающий.

Но будьте внимательны, на ряду с тем, что электрические полы дают много преимуществ, использование такой системы может стоить очень дорого, иметься в виду,  в денежном эквиваленте потраченные за услуги электроэнергии.

  • Для эффективного отопления электричеством, необходимо иметь жилое помещение с хорошей теплоизоляцией.
  • Программное управление позволяет регулировать отопление. Нужно только задать на панели прибора, параметры рабочего режима. Программатор позволяет существенно экономить электроэнергию.
  • Требуется обязательная установка УЗО (Устройство защитного отключения), устройство используется для защиты человека от поражения электрическим током.
  • Перепады температуры могут деформировать напольное покрытие. Во время укладки ламината, необходимо оставлять тепловые зазоры, то есть, кромки пола не должны плотно прилегать к стенам, а плинтус нельзя пришивать к полу, чтобы пол под воздействием теплового расширения мог свободно “ездить “ и при этом оставаться ровным.

Где устанавливают электрический теплый пол?

Теплый электрический пол устанавливают чаще всего на 1 этаже, как в коттеджах, у которых подвальное помещение или гараж не отапливаемые, либо в многоэтажных домах в которых традиционно холодные полы, причина частых простудных заболеваний.

Но наиболее распространенной установкой теплого пола, остается ванная комната. Устанавливают теплый пол в ванной комнате, не зависимо от этажа. Простыми словами, теплый пол в ванной комнате —  это изыск, верх  комфорта, и это понятно: всегда приятно оказаться после принятия душа на теплом полу.Да и к тому же, комната, которая часто подвергается обилию влаги, быстро высыхает и не допускает образованию плесени на стенах и потолке.

Принцип работы электрического теплого пола

При использовании обычного электрического провода, например, те что используют для освещения и розеток, делается расчет сечения проводника, а так же, устанавливаются соответствующий номинал автоматических выключателей, для того чтобы снизить или не допустить нагрев кабеля, иначе, проводники будут нагреваться, рассыхаться и осыпаться, и в итоге, может привести к короткому замыканию.

С проводами электрического теплого пола дело обстоит с точностью до наоборот. В нагревательных проводах должно преобразоваться тепло, как можно с большим тепловыделением. Специальные провода не разрушаются, и могут служить очень долго, даря тепло и уют. Надежные производители дают гарантию на продукцию не менее чем на 20 лет.

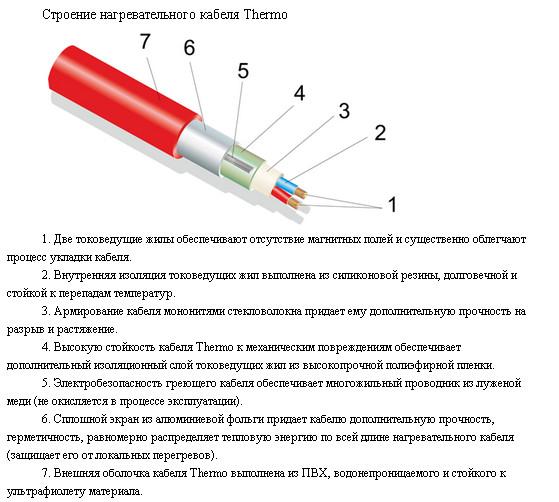

нагревательный кабель для теплого пола
нагревательный кабель для теплого пола

Нагревательный кабель представляет собой нагревательные нити в тефлоновой изоляции. Такая конструкция кабеля наделяет теплый электрический пол высокой степенью безопасности и устойчивостью.

Прежде чем приобрести комплектующие электрического теплого пола, нужно сделать проект площади. Размечаем места для стационарной мебели:  для кровати, комода, кухонной мойки, столешницы, ванны, унитаза и т.п. Заложить кабель нужно на свободной площади.

Если теплый пол дополнение к основному отоплению, имеется в виду подогреть только лишь пол, но не обогреть целиком помещение, в использовании такой схемы, достаточно покрыть площадь в 30 процентов. Если теплый пол будет основным и единственным отоплением в помещении, нагревательный кабель должен занимать минимум 50% площади.

После того как вы приобрели комплектующие – нагревательный кабель, гофру для датчика, терморегулятор, монтажную ленту (крепление для нагревательного кабеля), можно приступать к монтажу.

Электрический теплый пол: правила установки

Потребление нагревательного провода электроэнергии на квадратный метр, для комфортной температуры.

  • Для сухих помещений – 120 Вт/м2
  • Для влажных помещений – 140 Вт/м2

Например, площадь покрытия в 5 м2 в сухом помещении, будет потреблять электроэнергию в час — 5м2 х 120Вт = 600 Вт.

Во влажно помещении, допустим, рассчитали 3м2. 3м2 х 140Вт = 420Вт. За 10 часов работы, расход электроэнергии составит 4200Вт.

Высота установки термостата не менее 300 мм от уровня чистого пола. Такой уровень будет достаточным, для обычного регулятора тепла. Установка электронного термостата подразумевает уровень несколько выше: так не придется наклонятся слишком низко, чтобы рассмотреть цифровые параметры.

Прежде чем уложить нагревательный кабель под стяжку, основание пола нужно выровнять  для равномерной отдачи тепла. Затем, нагревательный кабель должен быть замоноличен стяжкой, нельзя допускать пустоты, иначе в таких пространствах кабель сильно будет греться и в итоге выйдет из строя. Устранить повреждение без вскрытия пола не представляется возможным.

Чтобы избежать потерь тепла, необходимо сделать качественную теплоизоляцию пола, чтобы тепло не уходило в низ. Теплоизоляция позволит направить весь потенциал тепла вверх, так не придется переплачивать за лишние киловатты. Теплоизоляция может состоять из пробковых плит, изофлекса, пеноплекса и другого подходящего строительного материала. Теплоизоляция эффективно экономит тепло, но и ведет к удорожанию проекта.

Температурный датчик устанавливают между нагревательным кабелем. Размещают датчик в гофрированной трубе, можно было бы и без гофры обойтись, но в случае выхода из строя датчика, этот важный элемент в регулировании температуры невозможно будет заменить на новый. Размещенный в гофре датчик после выхода из строя легко высвобождается и заменяется новым.

Концевую часть гофры необходимо заизолировать скотчем или изолентой. Это делается для того, чтобы раствор стяжки не попал в отверстие трубы и не приморозил датчик контроля температуры — датчик должен оставаться свободным.

Прежде чем залить стяжку, нагревательные провода нужно опробовать на работоспособность.

Толщина стяжки 3 – 5 см. Если нанести стяжку менее 3 см, пол прогреваться будет не равномерно, может получится тепловая “зебра”. Увеличивать больше 5 см нет смысла:  пол будет долго прогреваться.

Включать в работу теплый электрический пол в цементно–песчаной стяжке, можно не раннее чем через месяц. Стяжка должна как следует затвердеть.

Электрический теплый пол в матах

электрический матовый теплый пол
электрический матовый теплый пол

Электрический теплый пол в матах еще одно инженерное достижение в сфере обогрева жилья.

С монтажем электрического тонкого пола справиться практически любой.  Дело в том, что укладка тонкого пола не нуждается в расчете, как в случае нагревательного кабеля, где требуется некоторая квалификация. Единственное что нужно сделать, кустарному мастеру, постараться как можно точнее рассчитать свободную площадь, для того, чтобы приобрести необходимый метраж тонкого пола.

В монтаже матов песчано-цементная стяжка не понадобится. Электрический теплый пол укладывается на ровный пол без впадин и без перекосов. Можно использовать два варианта:

  • Первый – сразу укладывать плитку на маты.

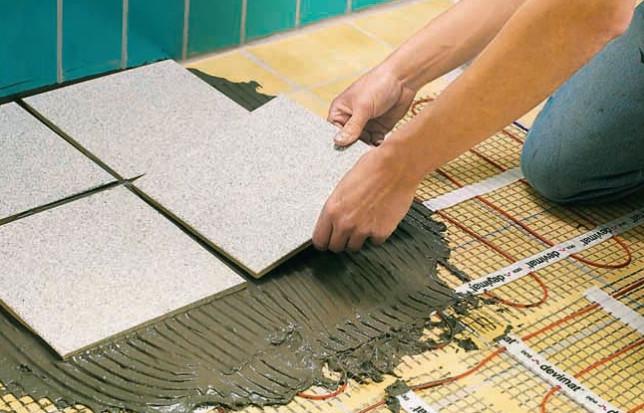

теплый пол под плитку
теплый пол под плитку
  • Второй – с начало замоналитить маты плиточным клеем, дать просохнуть, и затем, поверх матов можно укладывать плитку или специальный ковролин.
Электрический теплый пол: правила установки
конфигурация теплого пола

Площадь укладки тонкого электрического пола, можно сделать конфигуральной, то есть с поворотами, как например в ванной комнате, совмещенной с туалетом. Сетку мата можно разрезать, при этом, нельзя разрезать проводник. Разрез позволяет развернуть мат в нужное направление. Фрагменты матов не должны налегать друг на друга.

Укладка гофры с датчиком контроля температуры и терморегулятор монтируются так же, как и в случае с электрическим нагревательным кабелем.

Если площадь большая, понадобиться несколько нагревательных матов. Каждый нагревательный мат должен быть обеспечен своим терморегулятором.

Инфракрасный пленочный электрический пол

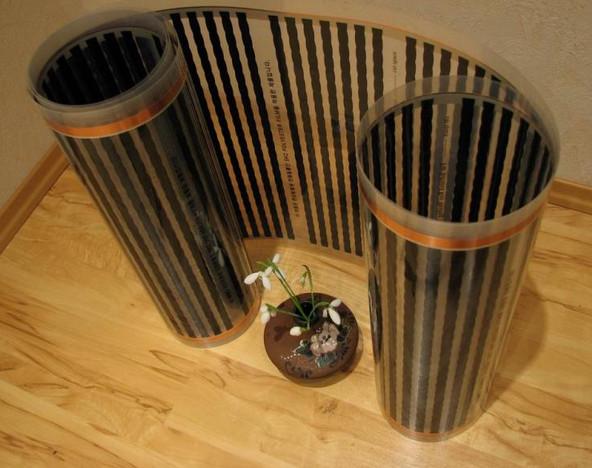

пленочный теплый пол
пленочный теплый пол

Современные технологии позволили достичь более совершенной системы обогрева помещений. Изобретатели теплых полов ставили перед собой сразу несколько задач: сделать обогрев пола технологичным, экономичным и эффективным, и кажется, целеустремленным инженерам  удалось достичь всех перечисленных условий.

Пленочный электрический пол используется с любым видом напольного покрытия:  паркетной доской, ламинатом, напольной плиткой, ковролином.

Пленочный теплый пол производится в виде пленки на углеродной основе.

Температурный режим пленочного теплого пола, так же регулируется с помощью терморегулятора.
