Автоматический ввод резерва (АВР)

Автоматический ввод резерва (АВР)Аббревиатура АВР расшифровывается как АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА.

АВР — это блок, который имеет автоматическую начинку,  ответственную за функцию переключения с основной линии питания на резервный, и, наоборот, с резервной на основную сеть.  Устройство разработано  для того, чтобы электроснабжение в сети работало бесперебойно.

Автоматический ввод резерва используется не только на предприятиях и учреждениях, но, на сегодняшний день,  большую популярность АВР завоевала среди обладателей коттеджей.

Основные функции АВР

  • АВР должен как можно быстрее переключить, после пропадания электроэнергии основной сети на резервный источник выработки электроэнергии, т.е. быстро  включить генератор.
  • АВР постоянно с помощью электроники контролирует наличие напряжения в сети.

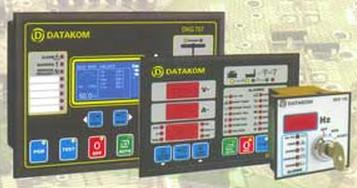

Индикация и автоматика АВРа

Автоматический ввод резерва (АВР)

  • АВР производит запуск генератора без вмешательства людей.
  • После появления напряжения в основной сети, АВР подает команду перейти на основную сеть снабжения, и через небольшой промежуток времени прекращает работу генератора

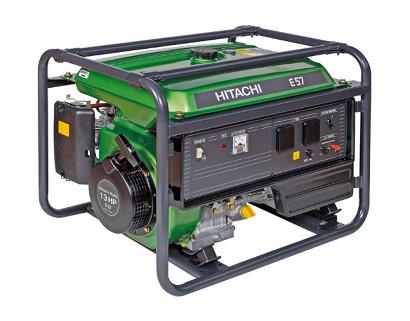

Дизель — генератор до 3х кВт

Автоматический ввод резерва (АВР)

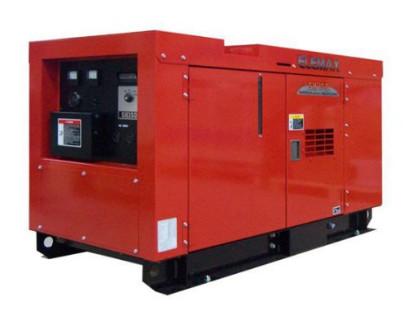

Дизель — генератор до 14 кВт

Автоматический ввод резерва (АВР)

Общие требования к АВР

  • После отключения основного источника сети, АВР должен сработать на включение генератора как можно быстрее, от 0,3 до 0,8 секунд.
  • Не зависимо от причины отключения напряжения основной сети, АВР должен срабатывать всегда.
  • АВР должен игнорировать просадку в напряжении сети.
  • АВР должен срабатывать однократно, т. е. не допустимо многократное включение.

АВР выполняет предписания ПУЭ

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

  • I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
  •  II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта
  • III категория — все остальные потребители электроэнергии.

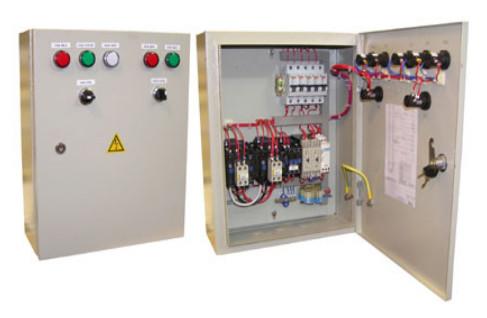

Из чего состоит АВР?

Автоматический ввод резерва состоит из трех составляющих.

  • Блок логики и индикации – это “мозг” АВР, который неустанно контролирует напряжение как в основной сети, так и работающего генератора. “Мозг” подает команду релейной автоматике, а так же контакторам на замыкание или размыкание.
  • Силовая часть АВР. К ней  относятся контакторы (про контактор читайте в статье «Что такое контактор?») и автоматы.
  • Релейный блок управления генератором. В такой блок входят реле и различные переключатели для управления генератором. Такой блок может располагаться как в  щитовой АВР, так и на самом генераторе.

Видео Принцип работы АВР
