Как сделать монтаж электропроводки в полу?

Как правило, электропроводку в полу закладывают до строительных работ, либо до укладки деревянного пола, бетонной стяжки или укладки плитки.

Если вы задумываетесь над таким способом монтажа, тогда стоит подойти к этому вопросу более объективно, дабы не навредить самому себе.

Неразумно электропроводку в полу закладывать без дополнительной защиты. Самый надежный способ защиты, уложить проводку в трубах, желательно в металлических толщиной не менее 4 мм², единственный недостаток такого способа — дороговизна.Укладка провода в трубах ПВХ менее надежна, но проста в установке.

Есть и другие виды труб для прокладки проводов в полу- это гофро-трубы. Они бывают как металлические, так из ПВХ материала. Перед укладкой покрытия разметьте места, где будут выходы труб из пола, и оси мест установки монтажных коробок (если вы знаете уровень настила верхнего покрытия пола. Металлогофры более устойчивы к механическому воздействию, но имеют свойство разрушаться из-за коррозии. Не рекомендуется установка металлогофры, если пол часто подвержен протечки воды. ПВХ гофра легко продавливается и разрушается при механических воздействиях.

Какой вид труб укладывать в полу зависит от многих факторов: какой тип пола будет в проекте, из какого материала будет состоять покрытие, какое давление или механическое воздействие будет на пол и т.п.

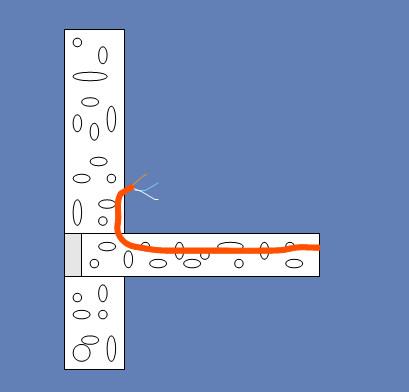

Прокладка электропровода в бетонном полу

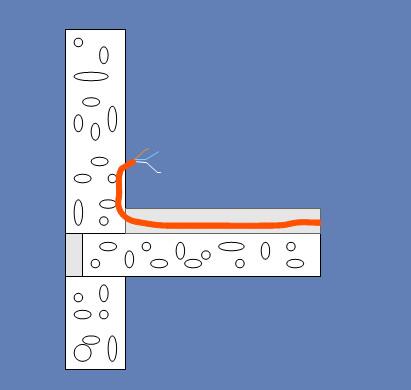

Прокладка электропровода в стяжке

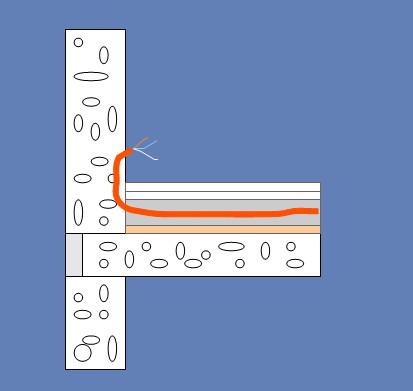

Прокладка электропровода в сухой засыпке

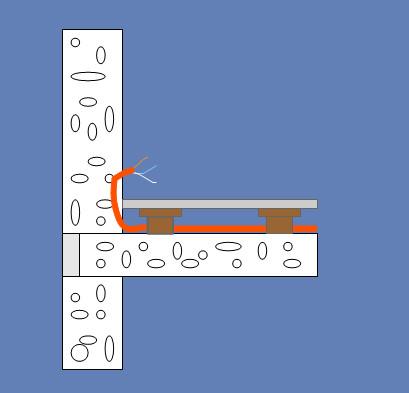

Прокладка электропровода в деревянном полу

Главное правильно выбрать сечение электропровода. Не пренебрегайте установкой соответствующего номинала автоматического выключателя —  проводка греться ни в коем случае не должна.

Правила для монтажа электропроводки в полу

• Перед заделкой труб в пол осмотрите их: они не должны быть повреждены во время работ и не должны быть сдвинуты со своего места.
• трубы, уложенные в полу не должны иметь разветвления или соединения.
• окончание труб, выходящих из пола, должны иметь длину как минимум 11 см, чтобы избежать риска попадания в них воды.
• при наличии теплого пола трубы с электропроводкой должны быть размещены как можно дальше от нагревательных элементов.
• если вы решили пропустить провода в полу, поместив их в трубу, заглубленную ниже уровня пола, сделайте паз подальше от дверного проема, возможность повреждения проводов в случае установки порога
